4 räfflor Hörnradie Ändfräs

Spotlight-utställningar

Beskrivning

Inom området modern tillverkning är effektiva skärverktyg mycket viktiga för bearbetningskvalitet och effektivitet. Denna ändfräs med 4 räfflor är mycket använd inom olika områden på grund av dess hårdmetallmaterial, kälradie och speciella beläggning. Det är ett effektivt skärverktyg för bearbetning, med en speciell spårdesign, som kan ge en jämnare yta under bearbetningen och minska tiden som krävs för bearbetning. Dessutom har den fyra skäreggar med regelbunden spårlängd, som effektivt kan bearbeta kälradien i botten av frässkuldran och förbättra matningshastigheten, vilket förlänger verktygets livslängd och förbättrar produktiviteten.



Funktioner

1. Spårdesign: Denna ändfräs med fyra räfflor har fyra spår, vilket kan uppnå en jämnare yta under bearbetning. Samtidigt kan spårets existens också minska bearbetningstiden och förbättra produktionseffektiviteten.



2. Utformning av filets radie: Utformningen av filets radie gör att pinnfräsen kan uppnå högre noggrannhet. Speciellt när man hanterar utmanande material som rostfritt stål, härdat stål och andra legeringar kan det ge en mer exakt skäreffekt.



3. Special DLC-beläggning: Pinnfräsen är belagd med speciell DLC-beläggning, vilket har flera fördelar. För det första kan DLC-beläggning effektivt förhindra korrosion och skydda skärverktyg från yttre miljö. För det andra kan DLC-beläggning också förlänga verktygens livslängd och minska risken för slitage och skador.



4. Val av flera storlekar: det ger valet av metriska och brittiska storlekar för att möta olika bearbetningsbehov. Detta val av flera storlekar gör verktyget mer flexibelt och mångsidigt.



Ansökan



• Metalltillverkning: Inom metalltillverkning, speciellt när det handlar om rostfritt stål, härdat stål och andra material, kan denna 4 räfflor hörnradieändfräs ge hög precision och effektiva lösningar för bearbetning.

• Flygfält: Dessa industrier kräver extremt hög precision och kvalitet på delar, och arbetsstycket som produceras av denna fräs har enhetliga specifikationer och hög precision, vilket kan uppfylla dessa krav.

• Bearbetningsverkstad: Den kan möta behoven hos olika material och bearbetningsuppgifter och kan ge exakt skäreffekt för tillverkning av mekaniska delar.





Fabrik





Produktbeskrivning





55HRC 4 räfflor Hårdmetall Raduius ändfräs med beläggning





SPECIFIKATION	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	R0.1-R0.5/R1	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	R0.1-R0.5/R1	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	R0.1-R0.5/R1	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	R0.1-R0.5/R1	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	R0.1-R0.5/R1	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	R0.1-R0.5/R1	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	R0.1-R0.5/R1	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	R0.1-R0.5/R1	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	R0.1-R0.5/R1	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	R0.1-R0.5/R1	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	R0.1-R0.5/R1	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	R0.1-R0.5/R1	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	R0.1-R0.5/R1	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	R0.1-R0.5/R1	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	R0.1-R0.5/R1	12 mm	45 mm	12 mm	100 mm



Toleranser
Flöjtdiameter	Flöjtdiametertolerans	Skaftdiametertolerans
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Ansökan
Kolstål Legerat stål	Förhärdat stål	Höghärdad				Rostfritt stål	Kopparlegering	Aluminiumlegering
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○



Rekommenderade parametrar



Material	Kolstål, legerat stål, S45C, FC, FCD, SCM, S50C, SKS...		Legerat stål, verktygsstål SCR, SNCM, SKD11, SKD61.NAK80		Hårt stål, SKD11
Hårdhet	HRC30		HRC50		HRC60
Diameter	Skärhastighet (VC) (mm-1)	Matning (F) (mm-min)	Skärhastighet (VC) (mm-1)	Matning (F) (mm-min)	Skärhastighet (VC) (mm-1)	Matning (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Råvarulista



Kvalitet	ISO-kod	Kemiska sammansättningar (%)		Kornstorlek (um)	Fysikaliska mekaniska egenskaper (större än eller lika med )			Beläggning
		Toalett	Co		Densitet (g/cm3)	Hårdhet (HRA)	TRS(N/mm2)
YG10X(50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U(55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO SVART
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (BLÅ)

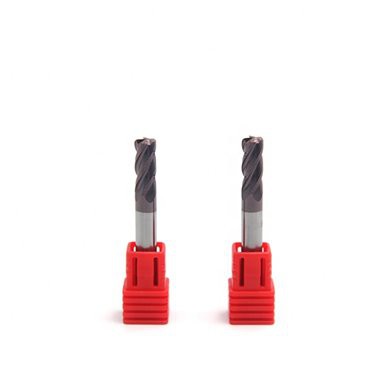

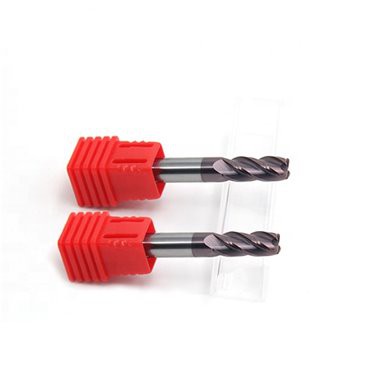

Detaljerade foton





4 räfflor Hörnradie fräs	4 räfflor Hörnradie Hårdmetallfräs	4 räfflor Hörnradie Hårdmetallfräs





Våra fördelar



1. Efter att ha fått din förfrågan kommer vi att svara inom 12 timmar

2. Ring mig gärna när som helst

3. Provbeställning är välkommen

4. Välkommen att besöka vår fabrik, vi hämtar upp dig

5. Fråga gärna oss prislista





Förpackning





FAQ



Q1: Företag eller fabrik:

A1: Vi är en professionell fabrik för hårdmetallverktyg i mer än 10 år. den bästa tillverkningen av volframkarbidverktyg finns i Kina.



F2: Vad är din MOQ?

A2: Vi välkomnar din provbeställning för att testa vår kvalitet, vi tror att du kommer att upptäcka att vi är rätt leverantör du letar efter. så ingen MOQ.



F3: Kan jag få din katalog?

A3: Ja, visst. vi kan skicka till dig via e-post.



F4: Hur länge kan jag få beställningen

A4: Exempelbeställning 1-5 dagar. stor beställning måste kontrolleras, vanligtvis 15-25 dagar.



F5: Kan du göra varorna enligt våra ritningar?

A5: Ja, det är ok, vi har den professionella formningsavdelningen.
