DLC-beläggning U-spårändfräs för aluminium

Spotlight-utställningar

Beskrivning

Inom området modern bearbetning är noggranna skärverktyg nyckeln för att få bra bearbetningsresultat. Denna DLC Coating U Slot End Mill för aluminium är speciellt designad för aluminiumbearbetning, med unik struktur, DLC-beläggning och innovativ design. Den fungerar bra i olika bearbetningsuppgifter och ger korrekta och effektiva lösningar för bearbetningsuppgifter i aluminium. Fräsen har inte bara utmärkt antividhäftningsförmåga, utan kan också förlänga verktygets livslängd med upp till 100 %. Detta bidrar inte bara till att minska bearbetningskostnaden, utan minskar också frekvensen av verktygsbyten.



Funktioner

1. U-spårdesign: Denna DLC-beläggning U-spårändfräs för aluminium antar U-spårdesign, vilket hjälper till att eliminera grader, hålla ytan på arbetsstycket slät, undvika att skada den färdiga produkten och säkerställa en högkvalitativ yta under bearbetning.



2. DLC-beläggning: Ytan på verktyget är behandlad med DLC-beläggning för att ge antividhäftningsprestanda. Detta gör den lämplig för bearbetning av olika icke-järnmetallmaterial, såsom aluminiumlegering, GFRP, CFRP, kopparlegering och grafit, och tillhandahåller lösningar för olika bearbetningsuppgifter.



3. Minska skärmotståndet: Dess beläggning gör att den har lågfriktionsegenskaper, vilket avsevärt kan minska skärmotståndet, vilket förbättrar skäreffektiviteten och minskar energiförbrukningen.



4. Finbearbetning och torrkapning: Verktyget fungerar bra i finbearbetning och kan användas för torrkapning utan smörjmedel. Detta minskar ytterligare komplexiteten och miljöpåverkan i produktionsprocessen.



Ansökan

• Aluminiumbearbetning: Denna DLC-beläggning U Slot End Mill för aluminium har utmärkta prestanda inom aluminiumbearbetning och har blivit förstahandsvalsverktyget för bearbetning av aluminiumlegeringsdelar och aluminiumprodukter.

• Bearbetning av kompositmaterial: Detta verktyg har också utmärkta prestanda vid bearbetning av kompositmaterial som GFRP och CFRP. Dess antividhäftningsprestanda och skäreffektivitet gör den lämplig för exakt bearbetning av kompositmaterial.

• Bearbetning av kopparlegering och grafit: Dess hårda legeringsmaterial gör den lämplig för bearbetning av specialmaterial som kopparlegering och grafit, och ger effektiva och högkvalitativa skärlösningar för dessa material.



Fabrik





Produktbeskrivning

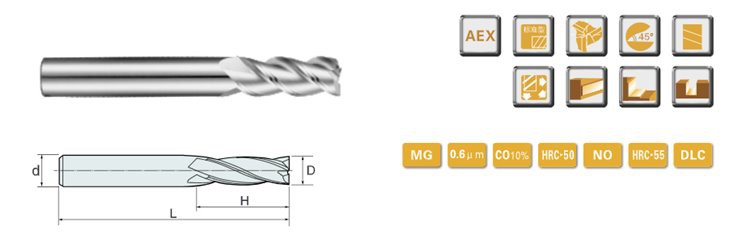

55-60HRC 3 flöjt U-typ slits hårdmetall pinnfräs med Dlc-beläggning för alumnium





SPECIFIKATION	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Toleranser
Flöjtdiameter	Flöjtdiametertolerans	Skaftdiametertolerans
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Ansökan
Kolstål Legerat stål	Förhärdat stål	Höghärdad				Rostfritt stål	Kopparlegering	Aluminiumlegering
	45HRC	50HRC	55HRC	60HRC	65HRC
								○



Rekommenderade parametrar



Material	Kolstål, legerat stål, S45C, FC, FCD, SCM, S50C, SKS...		Legerat stål, verktygsstål SCR, SNCM, SKD11, SKD61.NAK80		Hårt stål, SKD11
Hårdhet	HRC30		HRC50		HRC60
Diameter	Skärhastighet (VC) (mm-1)	Matning (F) (mm-min)	Skärhastighet (VC) (mm-1)	Matning (F) (mm-min)	Skärhastighet (VC) (mm-1)	Matning (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Råvarulista



Kvalitet	ISO-kod	Kemiska sammansättningar (%)		Kornstorlek (um)	Fysikaliska mekaniska egenskaper (större än eller lika med )			Beläggning
		Toalett	Co		Densitet (g/cm3)	Hårdhet (HRA)	TRS(N/mm2)
YG10X(50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U(55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO SVART
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (BLÅ)



Detaljerade foton

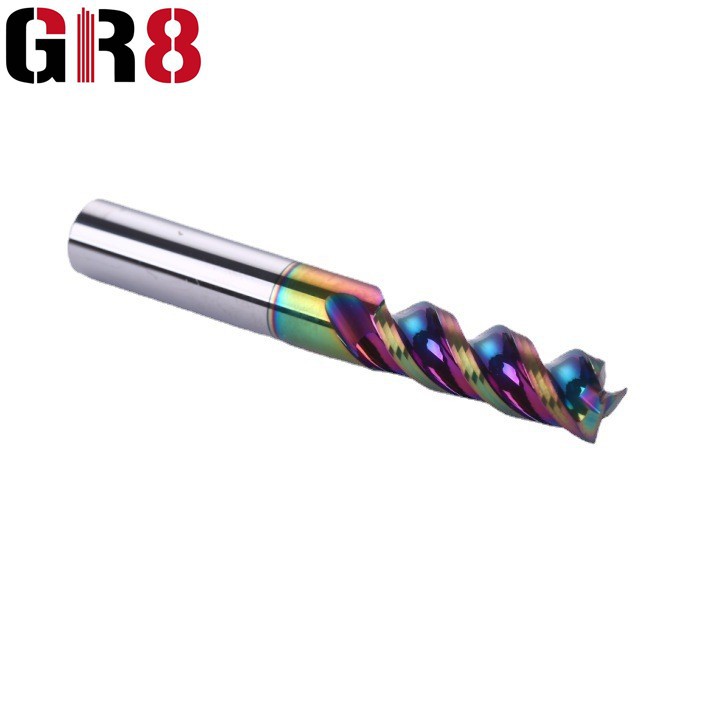

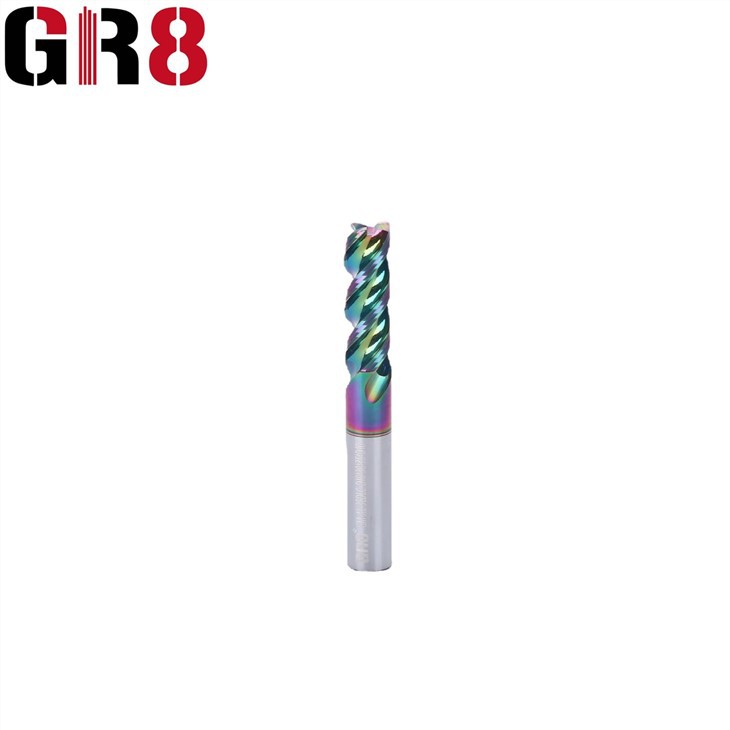

DLC-beläggning U-slits Skärverktyg för aluminium	DLC-beläggning U-spår Fräs för aluminium	DLC-beläggning U spårfräs för aluminium





Våra fördelar



Inspektion på plats för alla processer, inspektionsprotokoll kan spåras i 3 år.

Alla inspektörer är skickliga med internationella certifikat.

Kvalificerade WPS och professionella svetsare garanterar svetskvalitet.

100% kontroll av färdiga groddar före leverans.

Regelbunden utbildning för besiktningspersonal





Förpackning





FAQ



1. F: Vad är din minsta beställningskvantitet, kan du skicka mig prover?

S: Vår minsta kvantitet är 1 set, vi kan skicka dig katalog, varmt välkommen att besöka vårt företag.



2. F: Vilken kvalitetsnivå är dina produkter?

A: Vi har fått CE, ISO, SGS, TUV, SONCAP-certifikat hittills.



3. F: Vad är leveranstiden för din maskin?

S: I allmänhet är leveranstiden för vår maskin cirka 30 dagar, anpassad maskin kommer att levereras som förhandling med våra kunder.



4. F: Kan maskinen anpassas efter vårt behov, till exempel sätta på vår logotyp?

S: Visst kan vår maskin anpassas efter ditt behov, Sätt på din logotyp är också tillgänglig.
